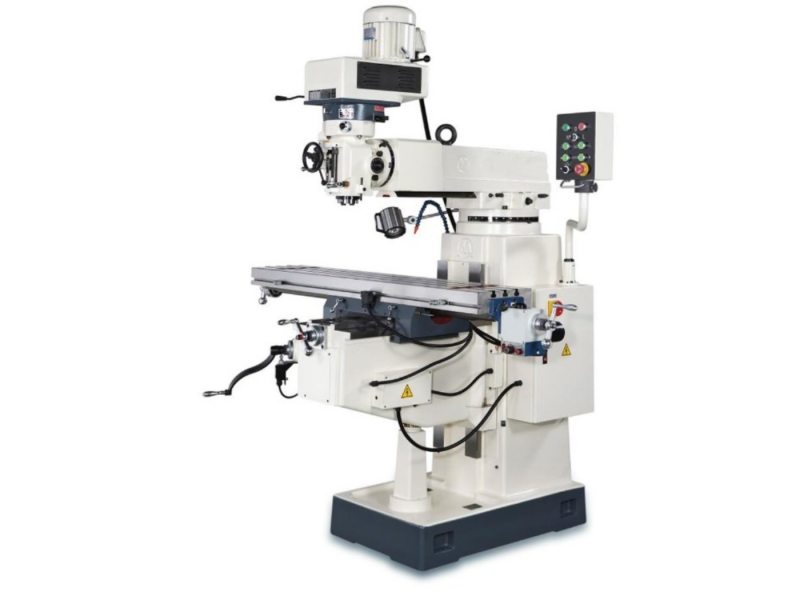

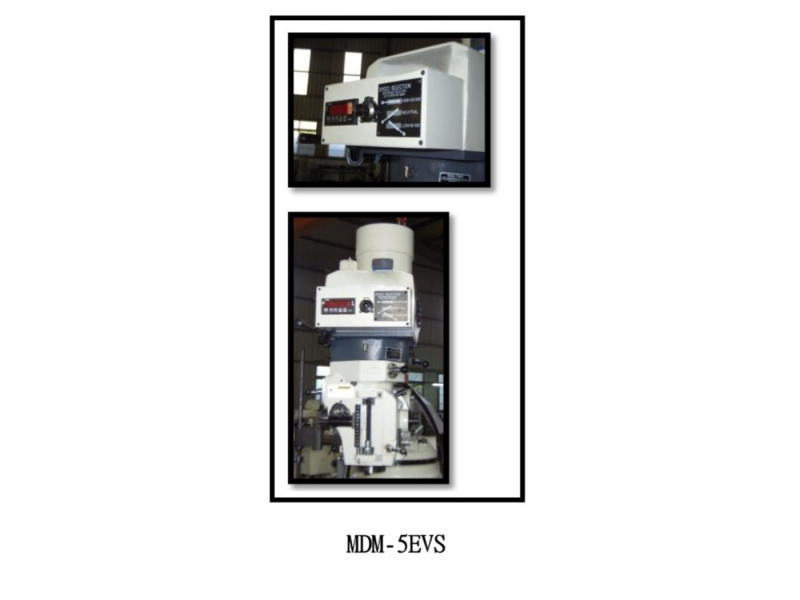

MDM-5EVS
商品簡述：
Y軸行程: 380
升降軸行程: 420
-
型號 MDM-5EVS 主軸錐度 NT-40 主軸轉速 Inverter 主軸轉速範圍（RPM） 60-4500 主軸進給量（毫米/分鐘） 0.04 / 0.08 / 0.16 主軸行程(毫米) 127 頭部傾斜角度 90∘R & L
35∘ F & B套筒直徑 Φ3 –Φ22 主軸鼻端至工作台表面最大距離(毫米) 535 主軸鼻端至工作台表面的最小距離(毫米) 85 主軸中心至立柱表面最小距離(毫米) 150 主軸中心至立柱表面最大距離(毫米) 672 工作台尺寸（英吋） 12*54(305*1370mm) X軸工作台行程(手動/自動)(毫米) 850/830 Y軸工作台行程(手動/自動)(毫米) 380/370 T 型槽中心(毫米) 64 T 型槽，數量和尺寸 3 no. & 16mm 工件最大重量(公斤) 420 升降軸行程(手動/自動)(毫米) 420/400 延昇臂行程(毫米) 515 外形尺寸（寬 x 深 x 高）(公分) 275*203*234 淨重 (公斤) 1675 毛重 (公斤) 1875 -
<標準配件>
- 主軸拉桿
- 工具箱(含工具)
- 前後檔屑板各1
- 手動打油器
- 吊環
-
<選擇配件>
- 氣動鎖刀
- 自動進刀
- 主軸防護罩
- Z軸升降馬達
- (X/Y/Z)光學尺
- 冷卻系統(泵浦1/8HP)
- 自動注油機
- 水盤
- 水箱
-
機械規格
型號 MDM-5EVS 主軸錐度 NT-40 主軸轉速 Inverter 主軸轉速範圍（RPM） 60-4500 主軸進給量（毫米/分鐘） 0.04 / 0.08 / 0.16 主軸行程(毫米) 127 頭部傾斜角度 90∘R & L
35∘ F & B套筒直徑 Φ3 –Φ22 主軸鼻端至工作台表面最大距離(毫米) 535 主軸鼻端至工作台表面的最小距離(毫米) 85 主軸中心至立柱表面最小距離(毫米) 150 主軸中心至立柱表面最大距離(毫米) 672 工作台尺寸（英吋） 12*54(305*1370mm) X軸工作台行程(手動/自動)(毫米) 850/830 Y軸工作台行程(手動/自動)(毫米) 380/370 T 型槽中心(毫米) 64 T 型槽，數量和尺寸 3 no. & 16mm 工件最大重量(公斤) 420 升降軸行程(手動/自動)(毫米) 420/400 延昇臂行程(毫米) 515 外形尺寸（寬 x 深 x 高）(公分) 275*203*234 淨重 (公斤) 1675 毛重 (公斤) 1875 -
標準配件<標準配件>
- 主軸拉桿
- 工具箱(含工具)
- 前後檔屑板各1
- 手動打油器
- 吊環
-
選擇配件<選擇配件>
- 氣動鎖刀
- 自動進刀
- 主軸防護罩
- Z軸升降馬達
- (X/Y/Z)光學尺
- 冷卻系統(泵浦1/8HP)
- 自動注油機
- 水盤
- 水箱
