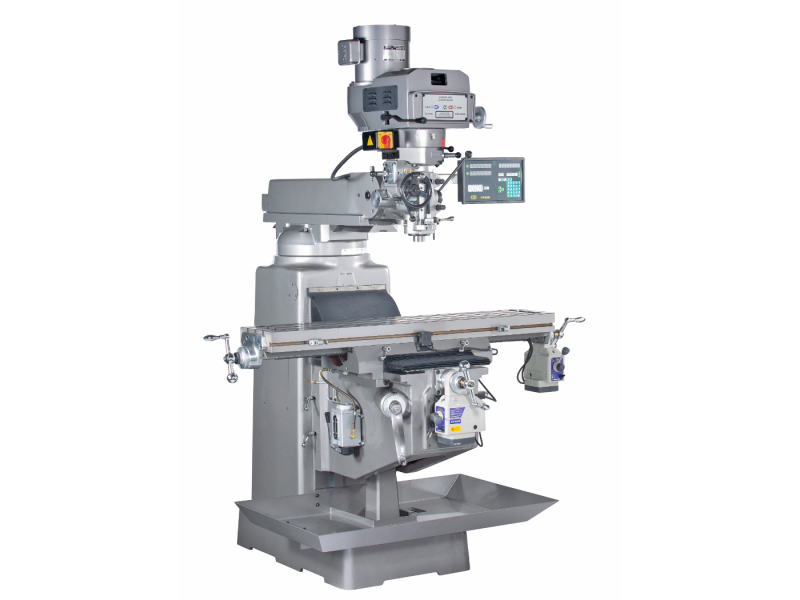

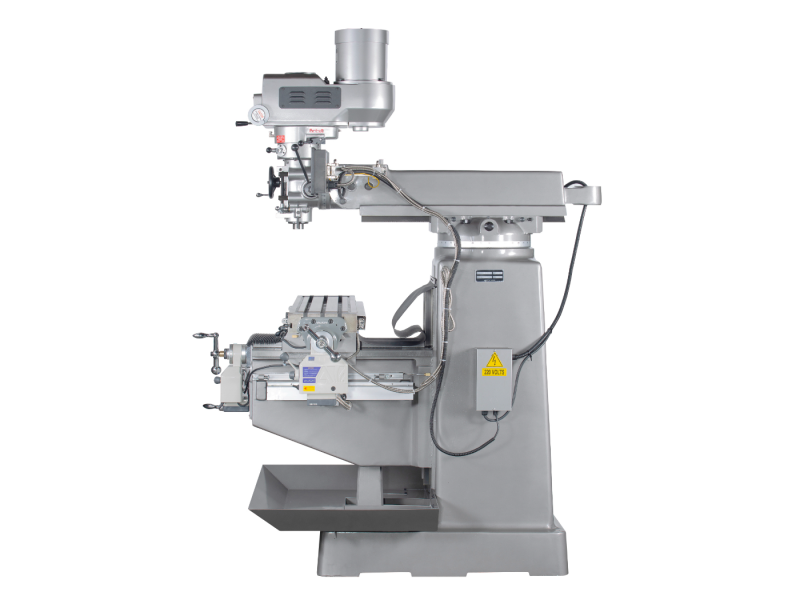

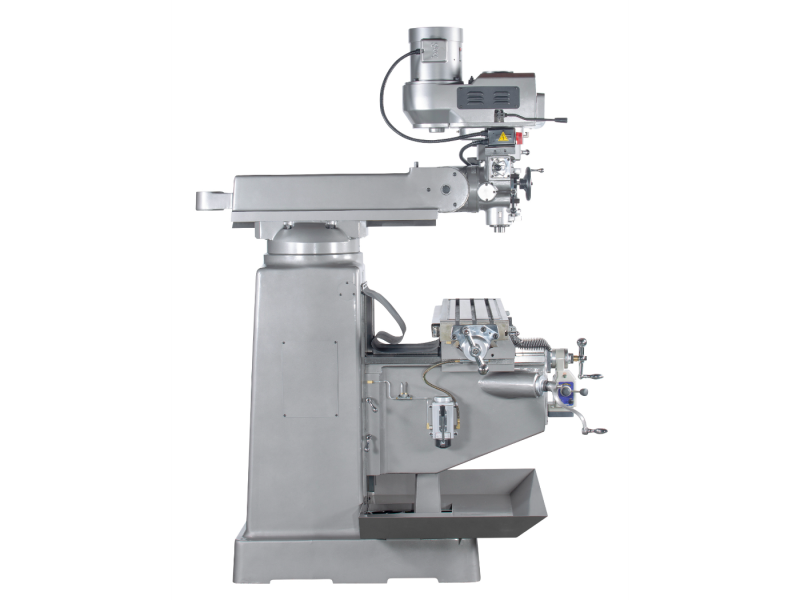

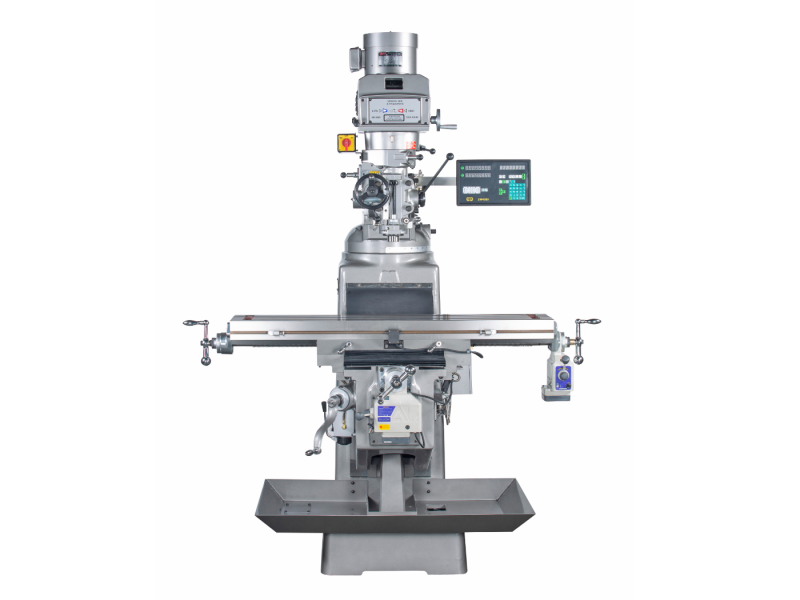

MDM-3VT
商品簡述：
X軸行程: 710mm
Y軸行程: 360mm
升降軸行程: 395mm
-
規格表 型號 MDM-3VT 主軸錐度 R8 主軸轉速 變頻 主軸轉速範圍（RPM） 60-500/500-4200 主軸進給量（英吋/轉） 0.0015 / 0.003 /0 .008 主軸行程（英吋） 5 (127mm) 頭部傾斜角度 90∘R & L
35∘ F & B套筒直徑 ø3-3/8" (ø 85.75mm) 主軸鼻端至工作台表面最大距離（英吋） 18.3 (465mm) 主軸鼻端至工作台表面的最小距離（英吋） 2.71(69mm) 主軸中心至立柱表面最小距離（英吋） 9.17(233mm) 主軸中心至立柱表面最大距離（英吋） 23.9(607mm) 工作台尺寸（英吋） 10 x 50 (254 x 1270mm) X軸工作台行程（英吋）（自動） 27.95(710mm) Y軸工作台行程（英吋）（自動） 14.17(360mm) T 型槽中心 (英吋) 2-1/2 (64mm) T 型槽，數量和尺寸（英吋） 3 no. & 5/8 (16mm) 工件最大重量（磅） 840 lbs( 380kg) 升降軸行程（英吋）（手動） 15-35/64 (395mm) 延昇臂行程 19.69(500mm) 鞍座長度 24(600mm) 鞍座寬度 11.22(285mm) 外形尺寸（寬 x 深 x 高/英吋） 1600x1600x2270mm 淨重（磅） 2466 ( 1 set) (1119kg) 總重（磅） 2598( 1 set) (1180kg)
-
<標準配件>
- 主軸拉桿
- 工具箱(含工具)
- 前後檔屑板各1
- 手動打油器
- 吊環
-
<選擇配件>
- 氣動鎖刀
- 自動進刀
- Z軸升降馬達
- (X/Y/Z)光學尺
- 冷卻系統(泵浦1/8HP)
- 自動注油機
- 水盤
- 水箱
-
機械規格
規格表 型號 MDM-3VT 主軸錐度 R8 主軸轉速 變頻 主軸轉速範圍（RPM） 60-500/500-4200 主軸進給量（英吋/轉） 0.0015 / 0.003 /0 .008 主軸行程（英吋） 5 (127mm) 頭部傾斜角度 90∘R & L
35∘ F & B套筒直徑 ø3-3/8" (ø 85.75mm) 主軸鼻端至工作台表面最大距離（英吋） 18.3 (465mm) 主軸鼻端至工作台表面的最小距離（英吋） 2.71(69mm) 主軸中心至立柱表面最小距離（英吋） 9.17(233mm) 主軸中心至立柱表面最大距離（英吋） 23.9(607mm) 工作台尺寸（英吋） 10 x 50 (254 x 1270mm) X軸工作台行程（英吋）（自動） 27.95(710mm) Y軸工作台行程（英吋）（自動） 14.17(360mm) T 型槽中心 (英吋) 2-1/2 (64mm) T 型槽，數量和尺寸（英吋） 3 no. & 5/8 (16mm) 工件最大重量（磅） 840 lbs( 380kg) 升降軸行程（英吋）（手動） 15-35/64 (395mm) 延昇臂行程 19.69(500mm) 鞍座長度 24(600mm) 鞍座寬度 11.22(285mm) 外形尺寸（寬 x 深 x 高/英吋） 1600x1600x2270mm 淨重（磅） 2466 ( 1 set) (1119kg) 總重（磅） 2598( 1 set) (1180kg)
-
標準配件<標準配件>
- 主軸拉桿
- 工具箱(含工具)
- 前後檔屑板各1
- 手動打油器
- 吊環
-
選擇配件<選擇配件>
- 氣動鎖刀
- 自動進刀
- Z軸升降馬達
- (X/Y/Z)光學尺
- 冷卻系統(泵浦1/8HP)
- 自動注油機
- 水盤
- 水箱
