MV1400 / AV1600
立式三軸加工中心機
商品簡述：
MV-1400
X軸行程: 1400mm
Y軸行程: 660mm
Z軸行程: 610mm
AV-1600
X軸行程: 1600mm
Y軸行程: 700mm
Z軸行程: 610mm
-
(*請左右滑動觀看)
※規格如有變更恕不另行通知，依實際規格為準。機型 MODEL MV 1400 AV 1600 工作台
TABLE工作台尺寸 Table size mm 1500 x 620 1700 x 620 T型槽 T slot mm CD125 x 18 x 5 CD125 x 18 x 5 最大荷重 Max. table load kg 1000 1000 行程
TRAVELX軸行程 X axis mm 1400 1600 Y軸行程 Y axis mm 660 700 Z軸行程 Z axis mm 610 (810) 610 (810) 主軸鼻端到工作台距離
Dis. From spindle nose to tablemm 150~760 (150~960) 120~730 (120~930) 主軸中心至Z軸伸縮護蓋距離
Dis. From spindle center to Z axis telescopic covermm 725 725 主軸
SPINDLE錐度 Taper #40/#50 #40/#50 轉速 Speed RPM 10000 10000 馬力 Power KW 11 / 15 11 / 15 軌道
SLIDE WAY形式 Type Roller Type 滾柱線軌 Roller Type 滾柱線軌 軌道數量 No. of slide way 2 / 3 / 2 2 / 3 / 2 規格 Size of slide way #35 / #35 / #45 #35 / #35 / #45 滑塊數量 No. of blocks 6 / 6 / 6 6 / 6 / 6 進給
Feedrate切削進給 Cutting feed mm/min. 5000 5000 快速移動 Rapid Feedrate M/min. 30 / 30 / 30 20 / 20 / 30 刀庫
ATC刀數 Tool No. 24 24 刀把形式 Tool shank BT/CAT/DIN BT/CAT/DIN #40 最大刀長 #40 Max. tool dia.x length mm 75x300 75x300 #40 最大刀具重量 #40 Max. tool weight kg 7 7 其他
General所需動力 Power capacity KVA 35 35 氣壓壓力需求 Air Pressure kg/cm 6 6 機械尺寸(門關) Machine Size (Door Close) mm 3320 x 2220 x 3100 3800 x 2220 x 3100 機械尺寸(門開) Machine Size (Door Open) mm 4560 x 3800 x 3100 5040 x 3800 x 3100 機械尺寸(搭配輸送機最大占地面積)
Machine Size(Max. floor space with chip conveyor)mm 4810 x 3800 x 3100 5480 x 3800 x 3100 重量 Machine Weight kg 8500 9200 -
- FAUNC控制器
- BT40皮帶式主軸10000轉
- 圖形化輔助功能
- 三軸冷卻系統
- 主軸油冷機
- 切削液冷卻系統
- 變頻器刀臂式24刀刀庫
- 自動潤滑系統
- 全罩式板金
- 電氣箱熱交換器
- MPG手輪
- 清潔水槍/空氣噴槍
- 工作燈/三色指示燈
- 工具箱
- 水平調整螺絲及墊塊
-
- #40皮帶式主軸12000轉
- #50皮帶式主軸6000轉
- #40直結式主軸12000/15000轉
- #40變頻器刀臂式30刀刀庫
- #40鍊條式40刀刀庫
- 油脂潤滑系統
- 鏈板式輸送機
- 螺旋捲屑水箱
- 電器箱冷氣機
- 油水分離機
- 油霧回收機
- 第四軸旋轉工作台
- 刀長量測系統
- 工件量測系統
- 三軸光學尺
- 變壓器
-
MV1400 加工行程圖
※規格如有變更恕不另行通知，依實際規格為準。
AV1600 加工行程圖
※規格如有變更恕不另行通知，依實際規格為準。 -
MV1400 佔地面積圖
※規格如有變更恕不另行通知，依實際規格為準。
AV1600 佔地面積圖※規格如有變更恕不另行通知，依實際規格為準。
-
機械規格(*請左右滑動觀看)
※規格如有變更恕不另行通知，依實際規格為準。機型 MODEL MV 1400 AV 1600 工作台
TABLE工作台尺寸 Table size mm 1500 x 620 1700 x 620 T型槽 T slot mm CD125 x 18 x 5 CD125 x 18 x 5 最大荷重 Max. table load kg 1000 1000 行程
TRAVELX軸行程 X axis mm 1400 1600 Y軸行程 Y axis mm 660 700 Z軸行程 Z axis mm 610 (810) 610 (810) 主軸鼻端到工作台距離
Dis. From spindle nose to tablemm 150~760 (150~960) 120~730 (120~930) 主軸中心至Z軸伸縮護蓋距離
Dis. From spindle center to Z axis telescopic covermm 725 725 主軸
SPINDLE錐度 Taper #40/#50 #40/#50 轉速 Speed RPM 10000 10000 馬力 Power KW 11 / 15 11 / 15 軌道
SLIDE WAY形式 Type Roller Type 滾柱線軌 Roller Type 滾柱線軌 軌道數量 No. of slide way 2 / 3 / 2 2 / 3 / 2 規格 Size of slide way #35 / #35 / #45 #35 / #35 / #45 滑塊數量 No. of blocks 6 / 6 / 6 6 / 6 / 6 進給
Feedrate切削進給 Cutting feed mm/min. 5000 5000 快速移動 Rapid Feedrate M/min. 30 / 30 / 30 20 / 20 / 30 刀庫
ATC刀數 Tool No. 24 24 刀把形式 Tool shank BT/CAT/DIN BT/CAT/DIN #40 最大刀長 #40 Max. tool dia.x length mm 75x300 75x300 #40 最大刀具重量 #40 Max. tool weight kg 7 7 其他
General所需動力 Power capacity KVA 35 35 氣壓壓力需求 Air Pressure kg/cm 6 6 機械尺寸(門關) Machine Size (Door Close) mm 3320 x 2220 x 3100 3800 x 2220 x 3100 機械尺寸(門開) Machine Size (Door Open) mm 4560 x 3800 x 3100 5040 x 3800 x 3100 機械尺寸(搭配輸送機最大占地面積)
Machine Size(Max. floor space with chip conveyor)mm 4810 x 3800 x 3100 5480 x 3800 x 3100 重量 Machine Weight kg 8500 9200 -
標準配備
- FAUNC控制器
- BT40皮帶式主軸10000轉
- 圖形化輔助功能
- 三軸冷卻系統
- 主軸油冷機
- 切削液冷卻系統
- 變頻器刀臂式24刀刀庫
- 自動潤滑系統
- 全罩式板金
- 電氣箱熱交換器
- MPG手輪
- 清潔水槍/空氣噴槍
- 工作燈/三色指示燈
- 工具箱
- 水平調整螺絲及墊塊
-
選購配備
- #40皮帶式主軸12000轉
- #50皮帶式主軸6000轉
- #40直結式主軸12000/15000轉
- #40變頻器刀臂式30刀刀庫
- #40鍊條式40刀刀庫
- 油脂潤滑系統
- 鏈板式輸送機
- 螺旋捲屑水箱
- 電器箱冷氣機
- 油水分離機
- 油霧回收機
- 第四軸旋轉工作台
- 刀長量測系統
- 工件量測系統
- 三軸光學尺
- 變壓器
-
加工行程圖MV1400 加工行程圖
※規格如有變更恕不另行通知，依實際規格為準。
AV1600 加工行程圖
※規格如有變更恕不另行通知，依實際規格為準。 -
佔地面積MV1400 佔地面積圖※規格如有變更恕不另行通知，依實際規格為準。
AV1600 佔地面積圖※規格如有變更恕不另行通知，依實際規格為準。
機台特色
-

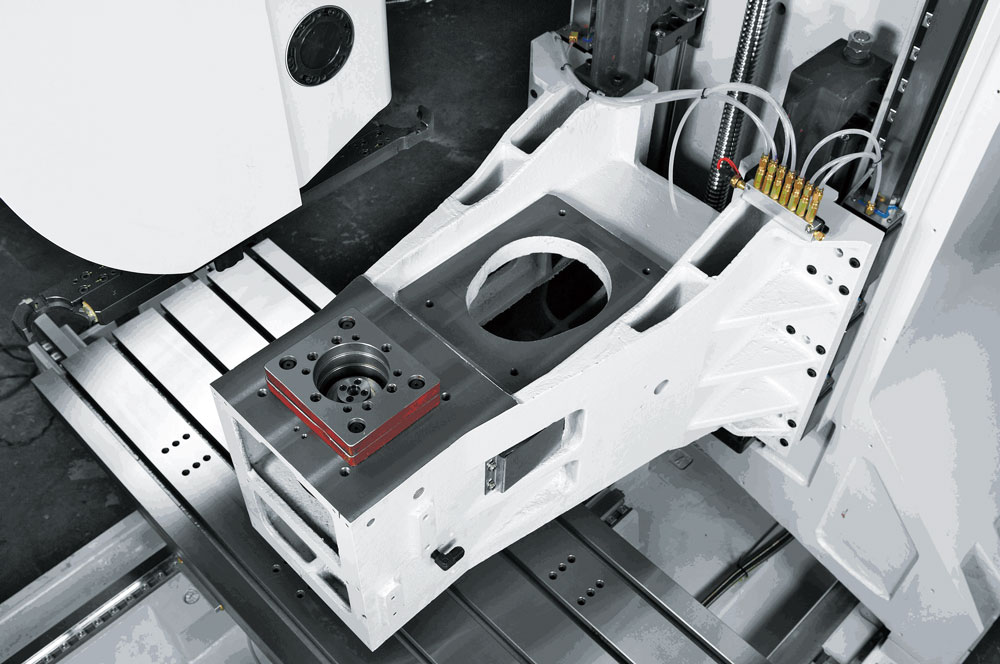

01機體結構
- 雙A臂肋骨強化主軸箱體，有效減少加工時震動。
- 底座配置三支線軌，提升動態精度及剛性，降低左右下傾及加工震動，尤其是安裝第四軸+尾座加工時最為明顯。
- 工作台配置6個滑塊，提升剛性及動態精度，降低加工震動。
-
02動態精度提升
- 機台低重心、Y軸大跨距設計，立柱採用箱體設計，減少震動，大幅提升動態精度。
-
03Z軸氣壓配重
- 低耗能、容易維護，主軸反應更靈敏，提升加工精度與速度。
-
04變頻器控制刀庫
- 變頻器控制刀庫馬達動作，電阻式煞車，防止煞車作動異常，確保換刀動作順暢。
-
05Z軸可加大行程 (Opt.)
- Z軸標準行程610mm，Z軸行程可加大至810mm，一體式立柱，配合第四軸或五軸轉盤空間運用方便，移除第四軸或五軸轉盤後仍可以正常刀長加工，避免以墊高立柱加大行程後，必須以加長刀加工低矮工件 。
規格
型號
MV 1400 / AV 1600
工作台尺寸
1500 x 620 mm / 1700 x 620 mm
工作台T型槽
CD125 x 18 x 5 mm / CD125 x 18 x 5 mm
工作台最大荷重
1000 kg / 1000 kg
X軸行程
1400 mm / 1600 mm
Y軸行程
660 mm / 700 mm
Z軸行程
610(810) mm / 610(810) mm
主軸鼻端到工作台距離
150~760(150~960) mm / 120~730(120~930) mm
主軸中心至Z軸伸縮護蓋距離
725 mm / 725 mm
